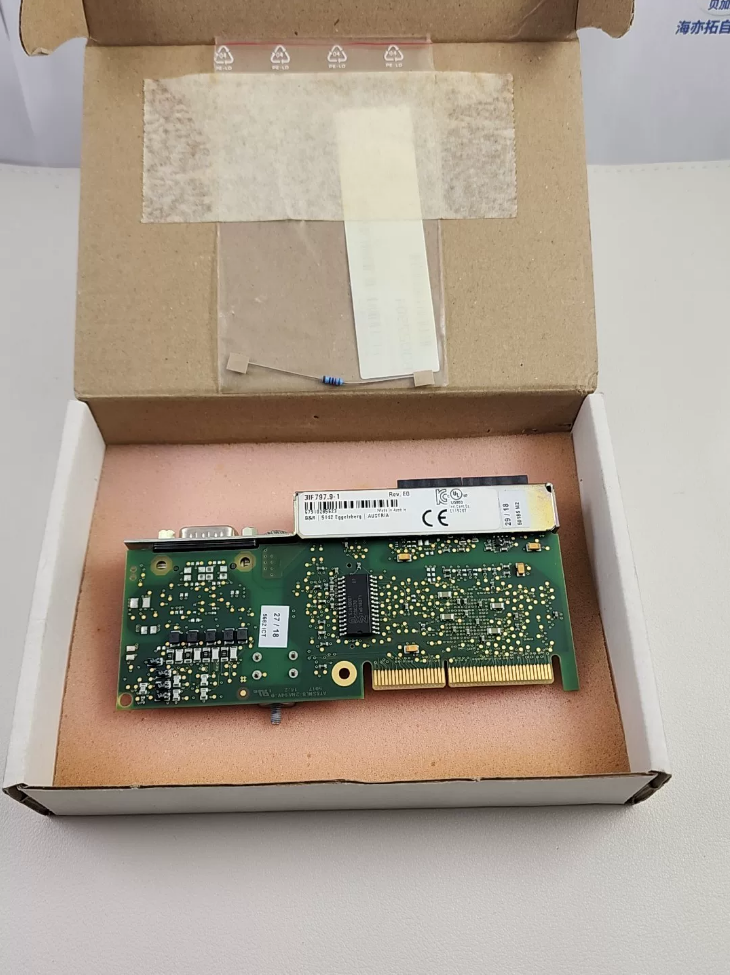

B&Módulo de interfaz R 3IF797.9

Modelo: 3IF797.9 (módulo de interfaz aPCI, Serie System2005, Solo plataforma FlexIQ)

Distinción importante: 3IF797.91 es una variante dualX2XLink separada con diferentes asignaciones de pines. No los mezcles.

Configuración de la interfaz (Todo aislado galvánicamente)

1. Maestro de enlace X2X (1canal): Interfaz maestra para la expansión del módulo de E/S de la serie System2005
2. Autobús CAN (1canal): Hasta 500 kbit/s, búfer de objeto de transmisión y recepción compatible, Compatible con CANopen
3. RS232 (1canal): Puerto serie para depuración y conexión de dispositivos serie de terceros

Accesorios obligatorios: Dos piezas de bloques de terminales de tornillo de 4 pines 0TB704.9. Los terminales no se suministran con el módulo y deben pedirse por separado..

Especificaciones técnicas clave

Tipos de autobuses: X2XEnlace, PODER, RS232, todo aislado galvánicamente

Velocidad de baudios CAN: máx.. 500 kbit/s

Fuente de alimentación: 5 En DC (Placa posterior aPCI alimentada)

Temperatura de funcionamiento: 25℃ ~ +55 ℃

Temperatura de almacenamiento: 40℃~+85℃

Humedad: máx.. 95 % sin condensación

Certificaciones: CE, UL/cULus, Reino Unido, CAO, kc

Software: Configuración y programación vía AutomationStudio

Limitaciones de hardware

nota oficial: 3IF797.9 es exclusivo para PC de automatización FlexIQ. Los módulos de CPU Ordinary System2005 no pueden aceptar esta tarjeta, debido a limitaciones de recursos de FPGA; no funcionará en CPU estándar.

Factor de forma: Ranura PCI (placa de PC industrial interna)

Familia de productos: Plataforma System2005, hardware heredado, fin de vida. Sólo hay disponibles en el mercado unidades nuevas y usadas de segunda mano..

Aplicaciones típicas

Expansión de la comunicación para el legado B&R PC industriales FlexIQ

comunicación todo en uno: Expansión de E/S remotas X2X Link + Dispositivos CAN abiertos + Periféricos RS232

Servicio de repuestos para maquinaria antigua.: máquinas de embalaje, maquinaria textil, máquinas de moldeo por inyección, equipo de impresion

Piezas de repuesto & Alternativas de migración

1. repuestos originales: Sólo NOS / unidades de segunda mano disponibles. Para módulos usados, verificar la comunicación X2X, PUEDE transmitir recibir, Función RS232 y tensión soportada de aislamiento.
2. Conceptos de solución alternativos

Enlace X2X: Este autobús está descatalogado en nuevas plataformas.. Adopte la serie X20 para nuevos proyectos; Las instalaciones heredadas deben conservar la tarjeta original..

PODER: X20IF1063 (Módulo abierto X20CAN)

RS232: Módulo serie X20IF1091

⚠️ Nota de software: La migración de programas System2005 heredados a X20 requiere una reconfiguración completa; el reemplazo directo del hardware no es factible.

Lista de verificación de inspección de segunda mano

1. control visual: Inspeccione los dedos de oro aPCI en busca de oxidación. / marcas de quemaduras; Verifique la PCB en busca de corrosión y condensadores abultados..
2. Prueba de encendido: Instalar en FlexIQ IPC, confirmar la detección de hardware dentro del árbol de hardware de AutomationStudio para 3IF797.9.
3. Pruebas de comunicación separadas: Prueba de lectura/escritura con módulos de E/S X2X; Prueba de bus CAN con dispositivos CANopen; Prueba de envío y recepción RS232.
4. prueba de aislamiento: Mida la resistencia de aislamiento entre las interfaces de campo y el backplane si hay equipo de prueba disponible.

3Tabla comparativa IF797.9 VS 3IF797.91

Pautas prácticas de reemplazo

1. El anfitrión original es FlexIQ IPC: Prefiere 3IF797.9. Aunque 3IF797.91 puede ser detectado por hardware, Los cambios de RS232 a DB9 y el cableado de campo existente deben reelaborarse.
2. El host original es aPCI IPC estándar (no FlexIQ): Sólo funciona 3IF797.91; 3IF797.9 no funcionará.
3. Adquisición de piezas usadas: Siempre verifique el número de pieza completo, incluido el sufijo.; Realizar pedidos basados ​​únicamente en “3IF797.9” sin el sufijo puede provocar que el hardware no funcione..
4. Nota de cableado: Los tres autobuses de 3IF797.9 pasan por terminales 0TB704.9. En 3IF797.91 RS232 usa DB9, CAN y X2X utilizan terminales 0TB704.9.

Additional Notes for SecondHand Testing

3IF797.9: All communication channels must be tested via terminal blocks.

3IF797.91: RS232 can be tested directly via DB9 connector; PODER / X2X via 0TB704.9 terminals.

B&R 3IF797.9 Practical Application Cases

Hardware prerequisite: Installed in a FlexIQ IPC aPCI slot. Allinone interfaces: X2XLink Master + CANabierto + RS232, todo aislado galvánicamente.

Posicionamiento del producto: Legacy OEM board widely deployed 20042012 with FlexIQ IPCs. No newproject deployment; exclusively for installedbase sparepart maintenance.

Caso1: Blowmolding Machine (Hollow Forming Equipment)

Arquitectura del sistema: FlexIQ (PP481) IPC + 3IF797.9

X2XEnlace: Local / remote System2005 I/O modules for barrel temperature acquisition, wallthickness sensors and valve outputs

CANabierto: Servodrive control for blowpin movement and mold opening/closing

RS232: Connect weighing instruments and wallthickness gauges for processdata acquisition

Proceso: Closedloop parison wallthickness control, cycle time ~2 ms for hollow blowmolding production

Fallo de campo común: El hardware antiguo provoca la pérdida de paquetes CAN, lo que provoca fluctuación del servo; La caída del enlace X2X provoca la parada completa de la máquina.

Caso2: Maquinaria Textil (tejido por urdimbre / Tejido circular / Equipo de teñido)

Arquitectura del sistema: FlexIQ IPC + 3IF797.9 + EX470 / E/S remotas X67

X2XEnlace: E/S distribuidas System2005 para interruptores de proximidad y válvulas de solenoide en bastidores de máquinas

CANabierto: Servosincronización multieje para alimentación de urdimbre y recogida de tela

RS232: Controladores de tensión y controladores de temperatura para máquinas de teñir.

Fallo específico de la industria: El polvo pesado del taller provoca la oxidación del dedo de oro, Un modo de falla común para placas usadas..

Caso3: Maquinaria de embalaje (Formulario verticalRellenoSeal, Embalaje de cartón postimpreso)

Arquitectura del sistema: FlexIQ IPC como controlador principal con expansión de comunicación 3IF797.9

X2XEnlace: EX470 E/S remotas distribuidas en la alimentación, estaciones de sellado y corte

CANabierto: Servoaccionamientos AC110 para alimentación de película, tracción y corte mediante perfiles de levas electrónicos

RS232: Escáneres de códigos de barras e impresoras de etiquetas para marcar códigos de lote en bolsas terminadas

Distinción: Muchas máquinas de embalaje utilizan 3IF771.9 (Sólo CAN). 3Se selecciona IF797.9 donde X2X + PODER + RS232 son todos necesarios.

Caso4: Máquina de moldeo por inyección totalmente eléctrica Legacy

Arquitectura del sistema: FlexIQ IPC + 3IF797.9

X2XEnlace: E/S System2005 para enclavamientos de puertas de seguridad, control de temperatura y válvulas hidráulicas

CANabierto: Servoaccionamientos para inyección, Plastificación y movimiento de apertura y cierre del molde.

RS232: Controladores de temperatura de molde externos heredados a través de ModbusRTU (Nivel RS232) para punto de ajuste de temperatura y lectura

Nota: RS232 nativo sin hardware RS485. Se requiere un convertidor de nivel externo para ModbusRTU485.

Caso5: Maquinaria para neumáticos (Corte de cordón de acero & líneas de extrusión de caucho)

Arquitectura del sistema: FlexIQ IPC + 3IF797.9

X2XEnlace: E/S de campo de larga distancia X67 con clasificación IP67 montadas en bastidores de máquina

CANabierto: Servosincronización multieje para corte, alimentación de material y corrección de bordes

RS232: Medidores de espesor para la adquisición de datos de espesor de láminas de caucho en tiempo real.

Topología típica del sistema para 3IF797.9

FlexIQ IPC (Ranura PCI) → 3IF797.9

1. Maestro X2XLink → EX470, XX436, Módulos de E/S X67
2. PODER (Maestro CANopen) → B&Servos R AC110 y dispositivos CANopen de terceros
3. RS232 → Metros, impresoras, Escáneres de códigos de barras y periféricos seriales de terceros.

Fallos comunes en el sitio debido al mantenimiento de InstalledBase

1. Solo funciona dentro de FlexIQ IPC; La inserción en el hardware aPCI estándar System2005 produce una falla de comunicación.
2. Envejecimiento / Los bloques de terminales 0TB704.9 sueltos causan X2X intermitente / comunicación CAN.
3. Circuitos de galvaniciislamiento dañados: La interferencia externa provoca la caída del IPC.
4. Interfaz RS232 dañada por ESD: El canal serie falla mientras X2X y CAN permanecen operativos.

Guía para la selección de proyectos: 3IF797.9 frente a 3IF797.91

Hardware original = FlexIQ IPC: Utilice 3IF797.9, todas las señales de campo enrutadas a través de terminales 0TB704.9.

Hardware original = aPCI IPC estándar (no FlexIQ): Utilice 3IF797.91. RS232 uses DB9 connector; 3IF797.9 will not work.

B&R 3IF797.9 Full Technical Specifications

Modelo: 3IF797.9; aPCI communication module, FlexIQ IPC exclusive. FPGA constraints prevent operation on standard System2005 CPU / aPCI hosts.

Product status: Endoflife. Accesorios obligatorios: 2 × 0TB704.9 4pin screw terminals (not supplied with module)

1. Especificaciones de la interfaz (Todo aislado galvánicamente)

Physical termination: All three interfaces connect via two 0TB704.9 screw terminal blocks. No DB9 connector on PCB.

2. Características eléctricas

Backplane power: 5 En DC (aPCI backplanefed; no external 24 V supply)

Consumo de energía típico: ~2.5 W

Aislamiento galvánico: Isolation between X2XLink / PODER / RS232 and IPC backplane

Autobús CAN: Requiere resistencia de terminación externa; sin terminación integrada de 120Ω

3. Condiciones ambientales

Temperatura de funcionamiento: 25 ℃ ~ +55 ℃

Temperatura de almacenamiento: 40 ℃ ~ +85 ℃

Humedad relativa: 595 %, sin condensación

Protección de ingreso: PCB desnudo para instalación interna de IPC; sin clasificación de recinto.

4. Hardware & Instalación Mecánica

Forma de ranura: aPCI (tarjeta adicional IPC interna)

Restricción de firmware: Funciona solo dentro de la PC de automatización FlexIQ. Otros hosts aPCI detectan hardware pero falla la comunicación.

LED de estado: Indicadores LED de transmisión y recepción separados para X2X, Canales CAN y RS232

Software: Estudio de automatización para configuración de hardware, Configuración de CANopen y asignación de controlador serie

Certificaciones: CE, UL/cULus, Reino Unido, CAO, kc

5. Limitaciones críticas de ingeniería
6. ❗No se puede utilizar con CPU System2005 estándar o IPC aPCI que no sea FlexIQ. Es posible que se detecte hardware pero la comunicación fallará; esta es una limitación del firmware FPGA, no es una falla de cableado.
7. RS232 solo admite niveles de señal RS232. Se requiere un convertidor de nivel externo para ModbusRTU485.
8. X2XLink funciona exclusivamente con E/S System2005 heredado; no se puede conectar directamente a X20 I/O.
9. CAN bus has no builtin termination. Fit external 120 Ω resistors at both physical bus ends.
10. 0TB704.9 terminal blocks must be ordered separately; not factoryfitted to the module.
11. Condensed Parameter Comparison: 3IF797.9 frente a 3IF797.91

7. Diagnóstico & FailureMode Notes

LED behaviour: Each communication channel features transmitreceive status LEDs. Flashing = bus traffic present; steadyoff = no message activity.

Isolationcircuit damage symptom: External interference may crash the host IPC; one field interface can fail while the remaining two channels remain functional.
