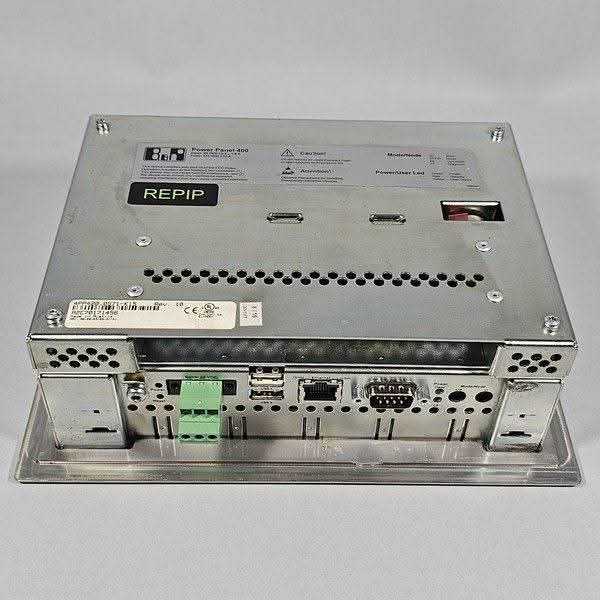

B&R. 4PP420.0571-K15 (Panneau d'alimentation 400 Unité de série avec carte d'alimentation intégrée)
- Positionnement de base du produit
Numéro de modèle complet: 4PP420.0571-K15
Affiliation à la série: Panneau d'alimentation 400 (PP400) 5.7-Écran tactile industriel tout-en-un de pouces. L'unité est livrée avec une carte d'alimentation intégrée intégrée; le “Carte d'alimentation 400” vous avez mentionné fait référence à cette sous-carte d'alimentation interne.
Marque: B&R. (Autriche)
Statut du produit: Arrêté par le fabricant d'origine; les fournitures sont principalement constituées de pièces de rechange en stock et d'unités remises à neuf pour la maintenance.
Répartition du code modèle
'4PP 420 . 0571 K15`
- 4PP: Panneau d'alimentation 400 Gamme de produits IHM
- 420: Plateforme matérielle PP420 pour unités de 5,7 pouces
- 0571: Désignation de la base matérielle – 5.7″ Tactile résistif QVGA TFT, Rétroéclairage CCFL, avec slot aPCI intégré
- K15: Suffixe de configuration
K: Variante industrielle à large température, standard 24 Alimentation VCC, version à montage horizontal
15: Mémoire standard & configuration des interfaces (128Mo DDR, 2×USB, RS232, Port Ethernet, Emplacement pour carte CF)
- Cœur Électrique Spécifications de l'unité & Carte d'alimentation intégrée
2.1 Entrée d'alimentation (Valeurs nominales d'entrée de la carte d'alimentation)
Entrée nominale: 24 VCC (large plage de tension 18 ~ 30 VDC autorisée)
Courant de fonctionnement: 0.4Un ~ 1,8A, consommation électrique typique 12W
Fusible intégré: 125VCC / 10Un fusible à action rapide (composant sujet à l'usure sur la carte d'alimentation)
Sorties internes multicanaux (la carte d'alimentation alimente l'unité principale): 3.3V / 5V / 12V / Haute tension pour pilote de rétroéclairage
Accessoires pour bornes d'alimentation: Commandé séparément – 0TB103.9 (bornes à vis) / 0TB103.91 (bornes à ressort)
2.2 Spécifications matérielles de l'unité principale
| Article | Paramètre |
| Afficher | 5.7″ TFT couleur, QVGA 320 × 240, Rétroéclairage CCFL |
| Écran tactile | 4-écran tactile résistif filaire, calibrage matériel pris en charge |
| Processeur | AMD géode LX800 500 MHz, refroidissement passif sans ventilateur |
| Mémoire | 128Mo de SDRAM DDR, 512Ko de SRAM |
| Stockage | Emplacement pour carte CompactFlash de type I |
| Communication | 10/100M-Ethernet, RS232 D-Sub9, 2×USB2.0 |
| Expansion | 1×Emplacement d'extension aPCI |
| Indice de protection | Panneau avant IP65/NEMA4X, face arrière IP20 |
| Dimensions | L 212 mm × H 156 mm × P 76 ~ 98 mm |
| Poids | Environ. 1kilos |
| Température de fonctionnement | 0℃~+50℃ (Modèle à large température avec suffixe K: -20~70 ℃) |
- Structure & Points de défaut courants de la carte d'alimentation intégrée
Position de montage de la carte d'alimentation
Après avoir retiré le capot arrière de l'appareil, la zone d'alimentation indépendante sur le côté gauche de la carte mère est la carte d'alimentation dédiée PP400.
Composants intégrés: Filtres EMI, CI abaisseur DC-DC, circuit inverseur de rétroéclairage, fusible, condensateurs de secours pour le stockage d'énergie, 950Batterie au lithium de secours de la carte mère mAh (3-ans de durée de vie).
Matrice de défauts typique de la carte d'alimentation
| Symptôme de panne | Cause première sur la carte d'alimentation | Solution d'entretien |
| Pas de voyant lumineux à la mise sous tension, l'écran noir ne démarre pas | 1. Fusible d'entrée grillé | Remplacer le fusible, condensateurs électrolytiques et circuit intégré de gestion de l'alimentation; test de court-circuit sur les circuits en aval |
| 2. Renflé & fuite du condensateur du filtre 24 V | ||
| 3. Puce DC-DC principale brûlée | ||
| L'écran clignote brièvement puis devient noir, pas de rétroéclairage | Bobine de suralimentation de l'onduleur de rétroéclairage endommagée / MOSFET | Remplacer les composants du circuit du pilote de rétroéclairage |
| Démarre normalement mais redémarre fréquemment avec des fluctuations de tension | Condensateurs de secours dégradés, joints de soudure à froid sur les bornes d'entrée | Bornes à ressouder, remplacer les condensateurs de stockage d'énergie tampon |
| Temps système perdu, tous les paramètres effacés après la mise hors tension | Batterie au lithium de secours de la carte mère épuisée | Remplacer la batterie d'origine Renata 950mAh |
| Réponse tactile instable, déconnexion intermittente des communications | Tension d'ondulation excessive de la carte d'alimentation, circuit de filtrage défaillant | Remplacez tous les condensateurs électrolytiques sur les canaux de sortie basse tension |
- Compatible & Modèles de remplacement dans la même série
4.1 Modèles originaux à installation directe avec base matérielle identique (Programme entièrement interchangeable & dimensions de montage)
4PP420.0571-K05 (version de base bas de gamme, spécification de mémoire identique)
4PP420.0571-75 (modèle de vente d'origine standard sans suffixe K pour températures étendues)
4.2 Compatibilité des pièces de rechange de la carte d'alimentation autonome
Les cartes d'alimentation pour toutes les unités PP400 de 5,7 pouces sont interchangeables: tous les modèles 4PP420 avec 0571 La base matérielle partage des cartes d'alimentation identiques.
Modèles incompatibles: 4PP045 (4.3-pouce), 4PP650 (6.5-pouce) – les différentes dimensions des cartes d'alimentation et les circuits de sortie empêchent toute utilisation croisée.
4.3 Unités de remplacement améliorées (Mise à niveau de la génération de produits abandonnés)
Nouveaux modèles: 4PP320.0571-K15 / 5PP420.0571 (Panneau d'alimentation 300/500 Série; Le rétroéclairage LED remplace l'ancien CCFL, architecture de carte d'alimentation optimisée)
- Logiciel de support & Environnement de programmation
- Logiciel de programmation: Studio d'automatisation V4.0 ~ V4.9 (versions supérieures incompatibles avec le matériel PP400 existant)
- Système d'exécution: Système d'exploitation industriel temps réel Automation Runtime
- Interfaces de communication: Ethernet TCP/IP et RS232 prennent en charge la connexion à B&Contrôleurs R X20/X60 et automates tiers
- Remarque sur la réparation du micrologiciel: Une alimentation anormale de la carte d'alimentation peut corrompre les fichiers système de la carte CF; re-flasher le micrologiciel pour restaurer les programmes du projet après la maintenance de la carte d'alimentation.
- Scénarios d'application typiques
Machines de moulage par injection plastique, machines textiles, lignes de production d'emballages, matériel de travail du bois, armoires de commande pour petites lignes de production.
Convient aux espaces d'installation compacts, 24Alimentation VDC et environnements de montage intégrés au panneau.
- Approvisionnement & Instructions d'entretien
- Nouvelles unités: Arrêté par le fabricant d'origine; uniquement remis à neuf d'occasion / unités complètes démontées et pièces de rechange pour cartes de puissance autonomes disponibles sur le marché.
- Points d'entretien clés: Après remplacement de la carte d'alimentation, le test pleine tension des sorties 3,3 V/5 V/12 V est obligatoire; étalonnage complet de l'écran tactile et sauvegarde des programmes de projet de carte CF.
- Liste des pièces de rechange pouvant être commandées séparément: Assemblage complet de la carte d'alimentation, Tubes de rétroéclairage CCFL, panneau de verre tactile, Carte CF, bornes d'alimentation, batterie de secours au lithium
