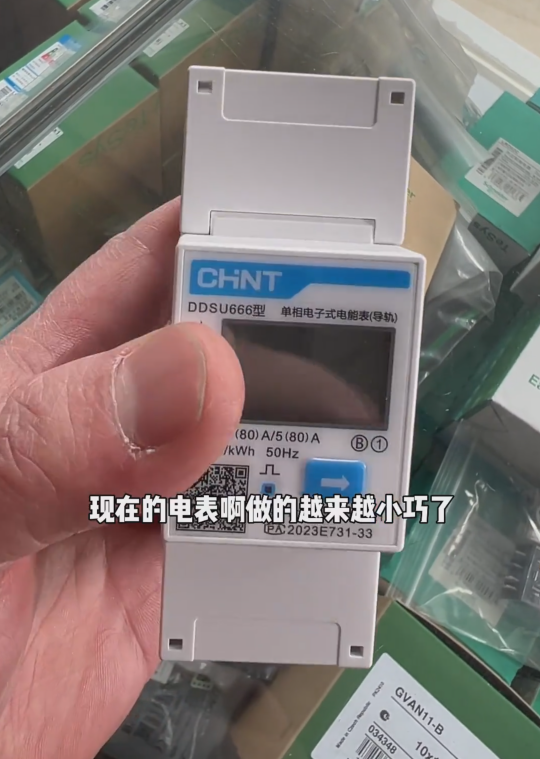

Compteur d'énergie électronique monophasé série Chint DDSU666

La série Chint DDSU666 est un monophasé électronique compteur d'énergie intégrant un comptage de haute précision, communication intelligente, et une installation flexible. Il est principalement conçu pour la surveillance de l'alimentation, gestion de l'énergie, et des scénarios complexes de consommation d’électricité. Caractéristiques du produit, paramètres techniques, scénarios d'application, et les points clés d'utilisation sont les suivants:

je. Types de produits et fonctions principales

1. Classement des modèles

– Série DDSU666: Compteurs d'énergie de base à rail de guidage, prenant en charge la tension monophasée 220 V/230 V, avec les spécifications actuelles, y compris 1.5(6)UN, 5(60)UN, 5(80)UN, etc..

– Série DDSU666-IX: Capteurs de quantité électriques intelligents multi-boucles, qui peut surveiller jusqu'à 96 boucles monophasées grâce à la combinaison d'un hôte et de modules, adapté aux scénarios d’utilisation d’électricité à haute densité (comme les grands bâtiments publics, entreprises industrielles et minières).

– Série DDSYU666: Versions prépayées, prise en charge de l'allumage/extinction à distance, comptage multi-tarif, et communication RS485, adapté aux scénarios nécessitant une gestion prépayée tels que les logements locatifs et les locaux commerciaux.

2. Fonctions principales

– Mesure de haute précision: La précision de mesure de l'énergie active atteint la classe 0,5S ou la classe 1, prenant en charge la mesure cumulative de l'énergie directe et inverse ainsi que la mesure de l'énergie réactive à quatre quadrants.

– Surveillance en temps réel: Il peut afficher des paramètres électriques tels que la tension, actuel, pouvoir, fréquence, et facteur de puissance. Certains modèles prennent en charge le multi-taux (culminer, épaule, plat, vallée) facturation selon l'heure d'utilisation.

– Communication intelligente: Equipé d'une interface RS485 standard, prenant en charge les protocoles Modbus-RTU et DL/T645-2007, et peut être connecté à la plateforme Internet des objets pour la collecte et le contrôle de données à distance. Par exemple, les données peuvent être téléchargées sur le cloud via les modules DTU ou ESP8266 pour réaliser une surveillance en temps réel via des applications de téléphonie mobile.

– Expansion flexible: Les modèles multi-boucles prennent en charge la combinaison libre de modules, et l'hôte peut identifier automatiquement les types de modules, faciliter l’expansion du système.

II. Paramètres techniques et indicateurs de performance

– Paramètres électriques:

– Tension nominale: 220V/230V (monophasé), plage de tension 0,8Un ~ 1,15Un.

– Spécifications actuelles: 5(80)UN, 0.25-0.5(80)UN, etc., prenant en charge une mesure de courant maximum de 80A.

– Gamme de fréquence: 45Hz~65 Hz, précision de mesure de fréquence ±0,1 Hz.

– Adaptabilité environnementale:

– Température de fonctionnement: -25℃~+55℃ (plage étendue -35 ℃ ~ + 70 ℃), humidité ≤75% sans condensation.

– Classe de protection: IP51 (pour usage intérieur), résistance à la tension de choc 4kV, force d'isolation 2kV/1 minute.

– Caractéristiques d'installation:

– Adopte l'installation de rail de guidage standard DIN35 mm, avec une taille compacte (1Cote P), adapté aux espaces étroits (comme les boîtes de distribution, charger des piles).

– Conception modulaire, avec des borniers prenant en charge le câblage ascendant et descendant pour simplifier le processus de construction.

III. Scénarios d'application et cas typiques

1. Domaines commerciaux et industriels

– Évaluation et surveillance de l'électricité dans les grands bâtiments publics tels que les centres commerciaux, hôtels, et les hôpitaux, réaliser des statistiques d'électricité zonées grâce à des modèles multi-boucles.

– Analyse de la consommation énergétique des équipements dans les entreprises industrielles et minières, accéder aux systèmes SCADA avec le protocole Modbus pour optimiser la distribution d'énergie.

2. Scénarios résidentiels et locatifs

– Comptage d’électricité domestique, prendre en charge la lecture des compteurs à distance et la visualisation des données pour aider les utilisateurs à comprendre la consommation d'électricité en temps réel.

– Gestion prépayée pour logements locatifs, réaliser une coupure de courant automatique en cas d'arriérés via des relais de contrôle internes afin de réduire les coûts de gestion.

3. Nouvelles énergies et équipements intelligents

– Comptage d’électricité pour bornes de recharge monophasées, s'adapter aux caractéristiques de courant élevé des piles de chargement (par ex., 5(80)Un modèle).

– Surveillance de la production d'électricité des systèmes photovoltaïques distribués, coopérer avec les onduleurs pour réaliser une analyse du flux d'énergie.

Iv. Points clés d'utilisation et de configuration

1. Spécifications de câblage

– Les lignes de tension et les lignes de courant doivent être acheminées séparément pour éviter les interférences; Il est recommandé d'utiliser des lignes de communication avec des fils blindés avec mise à la terre à une extrémité.

– Pour les modèles multi-boucles, une attention particulière doit être portée à la correspondance entre les modules et l'hôte pour assurer le fonctionnement normal de la fonction d'identification automatique.

2. Paramètres de communication

– Le débit en bauds par défaut est de 9 600 bps, et l'adresse peut être modifiée via des boutons locaux ou des commandes à distance, prenant en charge les adresses d'esclave Modbus RTU 0 ~ 247.

– Lors de l'accès à la plateforme IoT, il est nécessaire de configurer les paramètres de la DTU ou de la passerelle, Par exemple, définition des points de fonction (comme la tension, actuel, énergie active) dans la plateforme ThingsCloud.

3. Implémentation de fonctions avancées

– La version prépayée peut fixer les prix de l'électricité, seuils d'alarme, et changement de règles via un logiciel informatique supérieur.

– Prend en charge l'opération de réinitialisation d'énergie (nécessitant des commandes spécifiques, utiliser avec prudence), Par exemple, réinitialisation à distance via les commandes Modbus envoyées par ESPhome.

V. Suggestions de prix et d'achat

– Gamme de prix: Modèles de base (tel que 5(60)A sans fonction de communication) sont environ 34.5 yuans chacun; les modèles avec communication Modbus et fonctions multi-taux coûtent environ 190 ~ 259 yuans chacun.

– Points d'achat:

– Sélectionnez les spécifications en fonction du courant de charge (par ex., 5(80)Un est requis pour les climatiseurs, chauffe-eau électriques).

– Donnez la priorité à la série DDSYU666 pour les fonctions prépayées, et la série DDSU666-IX pour la surveillance multi-boucles.

– Faites attention aux normes de certification (comme CCC, TUV) pour garantir le respect des exigences du réseau électrique local.

VI. Résumé

The Chint DDSU666 series has become a core device in smart grids and energy management due to its high-precision metering, flexible networking, and strong environmental adaptability. Its multi-scenario compatibility (from household to industrial) and rich expansion functions (such as prepaid, multi-loop) can not only meet basic metering needs but also support in-depth integration of digital energy systems. Users can select corresponding models according to actual needs and cooperate with IoT platforms to achieve efficient electricity management.
