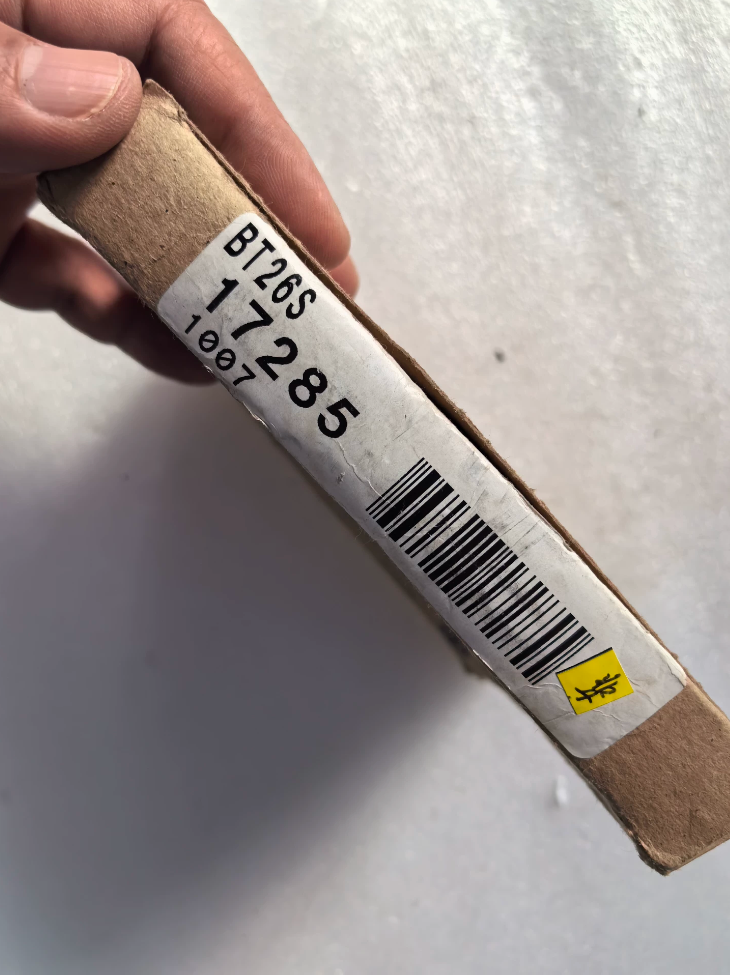

バナー BT26S 拡散光ファイバープローブ

(バナー BT26S, 部品番号: 17285)

製品タイプ: 二股ガラス繊維, 拡散光ファイバープローブ (ファイバーアンプは付属しません; バナーファイバーアンプと併用する必要があります)

モデルの定義

BT: 二股ねじ付き

26: 長さ 72 インチ (1.829 メートル)

S: ステンレス鋼モノコイル装甲シース

コア仕様

構造上の特徴

1. 二股に分かれたデザイン: 発光用ファイバー1本, 1つは受光用. 1本の外装ケーブル内にデュアルファイバーを統合, ファイバーアンプに接続するための Y 分割テール.
2. 真鍮ネジ付き検出チップ: 簡単なネジ式取り付け, 限られたスペースに適しています.
3. ステンレス鋼波形装甲: 耐衝撃性, 耐摩耗性, 高温の過酷な環境で動作する, オイルミストや粉塵.
4. 高温ガラス繊維: プラスチックファイバーとは異なります; オーブン内のワーク検出に最適, 熱処理装置.

代表的な用途

高温ワークの有無検知

液面と漏れの検出

金属および非金属部品の小さなターゲットの検出

コンパクトな設置スペースと重量のある振動装置

オーブン, ダイカストおよび熱処理機械

代替モデルのリファレンス

BT26Sは生産終了です. 同シリーズの代替モデル:

1. BT23S: 同ねじ仕様のストレートチップ, 長さ 36 インチ (0.914 メートル), ショートバージョン;
2. BAT26S: 72 インチ, 5/16-24 糸, 90° 直角ビーム出口 (側面発光);
3. ケーブル長を長くしたり短くしたりする場合, BT13Sを参照, BAT23S.

インストール & メンテナンスガイドライン

1. ネジ取付: で締める 5/16-24 ナット. ガラスファイバーの破損を防ぐため、ファイバーの根元を過度に締め付けないでください。.
2. 曲げ制御: 曲げ半径 ≥25 mm のケーブル配線; 急激な曲げは禁止です.
3. 端面メンテナンス: 真鍮の先端に油や埃が付着すると、光信号が減衰します。. 無水エタノールでファイバ端面をきれいにします.
4. 選択リマインダー: ファイバープローブは単独でスイッチング信号を出力できません; PLC接続にはファイバアンプが必要です.

HSコードリファレンス

8544700000 (光ファイバーケーブル)

BT26S拡散プローブの検出距離

重要な注意事項: BT26S は固定検出範囲のないパッシブ ファイバー プローブです。. 検出距離はペアとなるファイバアンプに依存します (DF-G1 / DF-G2 / DF-G3), 対象物の反射率に大きく影響されます.

代表的なテストデータ (Banner DF-G3 ハイパワーアンプとの組み合わせ, 白色高反射ターゲット)

信頼性の高い動作範囲: 0～150mm

最大トリガー距離: 約. 200 mm

For low-reflectivity black workpiece, effective distance drops significantly, typically 0～50 mm.

主な特徴

1. No built-in lens; fiber bundle diameter 3.2 mm with relatively large beam divergence. The farther the distance, the larger the spot and faster optical attenuation.
2. Banner official datasheet does not specify fixed rated range; only Excess Gain curve is provided. Model selection must refer to excess gain curve instead of fixed range value.
3. Recommended operating window: 0~100mm. Sufficient excess gain within this range, retains margin under dusty and oily conditions. Margin is very limited beyond 150 mm; signal loss may occur with minor contamination.

検出距離に影響する要因

Amplifier model: DF-G3 DF-G2 DF-G1 (DF-G3 has highest optical power and longest range)

Target color / 反射率: ホワイトペーパー / aluminum plate grey plastic black rubber

Contamination on probe end face, mounting angle and background reflection interference

High-temperature operation: Optical loss increases slightly at 249℃, which shortens effective sensing distance

選択の推奨事項

Keep detection distance ≤100mm for high-temperature applications; for black workpiece, control within ≤40~50mm.

If longer diffuse sensing range is required, select BT series fiber with focusing lens. BT26S straight tip is optimized for high temperature rather than long-distance detection.

Material Breakdown of Banner BT26S (17285)

1. Fiber bundle: Optical glass fiber (F2 core, EN1 cladding), multi-strand glass fiber forming bifurcated diffuse fiber bundle.
2. Threaded sensing tip: 真鍮, 5/16-24 UNFおねじ, high temperature resistant and convenient for mechanical locking.
3. Cable armored sheath: 302 stainless steel single-coil metal hose (Banner SteelSkin armor), crush-proof, 耐摩耗性, 耐油性と防塵性.
4. Y-bifurcation connector (黒いプラスチック製のテールハウジング): 熱可塑性エンジニアリングプラスチック成形品.
5. ファイバー端の接着: 光学グレードエポキシ樹脂 (標準バージョン; M900サフィックスモデルはエポキシを使用しない融着ジョイントを採用).

材料性能のハイライト

グラスファイバー: 最高耐熱温度 249℃, 可視光と赤外光を透過します, 高温用途に最適, プラスチックファイバーよりも優れている.

真鍮チップ: 良好な加工性と高いねじ強度; 強酸および強アルカリの腐食環境に対する適合性を評価します。.

302 ステンレス鋼の鎧: 耐カット性と耐クラッシュ性, 柔軟性を維持して内部のガラス繊維を破損から保護します.

バナー BT26S の IP 評価ステートメント

公式データシートには標準の IP 保護等級が指定されていません. BT26S は電子回路を持たないパッシブ ファイバー アセンブリです。. IP 定格規格は電子ハウジングを備えたセンサーに適用されます, そのため、メーカーによって IP 認証は提供されません.

各部品の耐環境性

1. 真鍮製センシングチップ: ほこりに強い, オイルミストと水しぶき; 高圧洗浄や長時間の浸漬には適しません。. ファイバ端面の水や油の汚れは、光信号の減衰を直接引き起こします。.
2. 302 ステンレス鋼モノコイル装甲: 圧縮や摩耗に対する強力な機械的保護. 金属コイル間の隙間から水や埃が侵入する, 非密封防水チューブ.
3. Y字型プラスチック分岐ベース: 一般的な粉塵や水しぶきからのみ保護します; 浸漬は禁止されています.

重要な違い (よくある混乱)

BT26S (ファイバープローブ): IP レーティングなし

マッチングバナーファイバーアンプ (DF-Gシリーズ): アンプのハウジングはIP67等級です; 電子アンプのみがIP保護等級を持っています.

アプリケーション選択の提案

✅ 適切な: ドライ / オイルミスト, 粉塵の多い環境, 時折水しぶきがかかる, 高温設備 (≤249℃)

❌ 不適切: 高圧スプレー洗浄, 連続水没, 強力な浸食シナリオ
