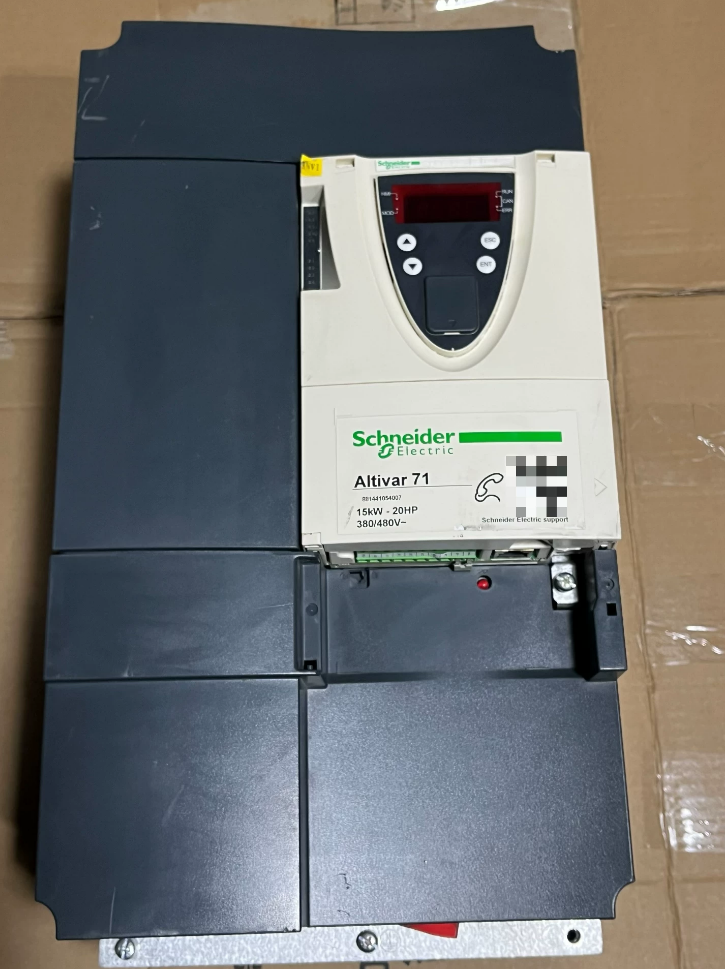

Este es un 15 kilovatios, 380–480 voltios Inversor trifásico de alto rendimiento y uso general. unidad desde Altivar de Schneider Electric 71 serie. Cuenta con un filtro EMC de categoría A incorporado., sin terminal gráfico, y CANopen integrado & comunicación modbus. La corriente de salida nominal es 39 un en 480 V / 48 un en 380 V. Utiliza tecnología de control de vectores de flujo., Adecuado para un control preciso de velocidad y par de ventiladores., zapatillas, compresores, y maquinaria industrial compleja. Clase de protección: IP20. Montaje estándar: 35 carril DIN mm.
- Explicación del modelo
| Parte del modelo | Descripción |
| Canal de televisión británico | Serie de productos: Variadores de inversor Schneider Altivar |
| 71 | ID de serie: Altívar 71 unidad de uso general de alto rendimiento (vs. ATV61 dedicado a los fans & zapatillas) |
| alta definición | Clasificación & solicitud: HD = Servicio pesado (15 kW y más), para cargas pesadas |
| 15 | potencia nominal: 15 kilovatios (20 caballos de fuerza) |
| N4 | Clase de voltaje: trifásico 380–480 V (-15% a +10%), 50/60 Hz |
| z | Código de opción: sin terminal gráfico, filtro EMC de categoría A incorporado, CANopen integrado & Modbus |
- Especificaciones principales
Datos eléctricos
| Artículo | Valor | Notas |
| potencia nominal | 15 kilovatios (20 caballos de fuerza) | Para motores asíncronos trifásicos |
| voltaje de entrada | Trifásico 380–480 V | Rango: -15% a +10% |
| Frecuencia de entrada | 50/60 Hz | Rango: ±5% |
| Corriente de salida nominal | 39 A (480 V) / 48 A (380 V) | Corriente operativa continua |
| voltaje de salida | 0 al voltaje de entrada | PWM, CA trifásica |
| Frecuencia de salida | 0.1–599Hz | rango ajustable |
| Frecuencia de conmutación | 1–16kHz | Nominal 4 kilociclos, ajustable para refrigeración/ruido |
| método de control | Control de vectores de flujo (con/sin sensor) | bucle abierto 1:100, circuito cerrado 1:1000 |
| Capacidad de sobrecarga | 150% corriente nominal para 60 s | Para cargas de arranque y de choque. |
| Eficiencia | Aprox.. 97% | Alta eficiencia, diseño de ahorro de energía |
Mecánico & Datos ambientales
| Artículo | Valor | Notas |
| Grado de protección | IP20 | Seguro para los dedos, adecuado para montaje en armario |
| Montaje | 35 mm Montaje en carril DIN o con tornillos | Montaje industrial estándar |
| Dimensiones (Ancho×Alto×Profundidad) | Aprox.. 150×380×210 mm | Compacto, ahorro de espacio |
| Peso | Aprox.. 22 kilos | Fácil manejo e instalación |
| Temperatura de funcionamiento | -10 °C ~ +40 °C | Reducir la potencia superior 40 °C |
| Temperatura de almacenamiento | -25 °C ~ +70 °C | Diseño de alta confiabilidad |
| Humedad relativa | 5%–95% | Sin condensación |
| Altitud | ≤ 1000 metro | Reducir la potencia superior 1000 metro |
Comunicación & Datos de interfaz
| Artículo | Configuración | Notas |
| comunicación estándar | CANabierto, Modbus RTU | Incorporado |
| Comunicación opcional | Profibus DP, DispositivoNet, Ethernet/IP | A través de tarjetas de comunicación |
| Entradas digitales | 6 configurable | 24 En DC, PNP/NPN seleccionable |
| Entradas analógicas | 2 configurable | 0–10 V o 4–20 mA |
| Salidas digitales | 2 relé + 2 transistor | Clasificación del relé: 250 V y / 5 A |
| Salidas analógicas | 1 | 0–10 V o 4–20 mA |
- Características
- Control de alto rendimiento: El control vectorial de flujo proporciona un control preciso de la velocidad y el par.. Precisión de velocidad: ±0,5 % de bucle abierto, ±0,01% circuito cerrado.
- Ahorro de energía: ENA incorporada (Adaptación energética) El sistema optimiza automáticamente el patrón V/F y ajusta la salida según la carga.; ahorro de energía hasta 30%.
- Filtro EMC incorporado: Filtro de categoría A de serie, reduce la interferencia electromagnética, cumple con EN 55011.
- Protección integral:
Protección de motores: sobrecorriente, sobrecarga, sobrecalentar, pérdida de fase, rotor bloqueado, falla a tierra
Protección de la unidad: sobretensión, subtensión, sobrecalentar, cortocircuito, fallo de parámetro
Protección de red: supresión de sobretensiones, tolerancia a la fluctuación de voltaje
- Funciones de control flexibles:
Configuración de varias velocidades (arriba a 16 velocidades)
Regulación de circuito cerrado PID (suministro de agua a presión constante, control de tensión constante)
Comienzo volador: arranque suave mientras el motor está girando
Gestión de la unidad de freno: unidad de freno incorporada para una parada rápida
- Integración de comunicación: CANabierto & Modbus RTU de serie, conexión perfecta al PLC, HMI, y dispositivos de automatización.
- Guía de selección
Aplicaciones típicas
Maquinaria industrial: compresores, transportadores, mezcladores, centrífugas
Servicios de construcción: grandes fans, zapatillas, sistemas de climatización
Manipulación de materiales: grúas, ascensores, transportadores
Aplicaciones que requieren un control de velocidad preciso y una alta respuesta dinámica
Entornos con estrictos requisitos EMC
Principios de selección
- Cargar coincidencia:
Cargas continuas (fans, zapatillas): seleccionar 1:1 potencia nominal
Cargas intermitentes (compresores, grúas): 1.1–1,2 veces el margen de potencia
Cargas de choque (trituradoras, prensas): seleccione la serie HD para 150% sobrecarga
- voltaje y potencia:
Suministrar: trifásico 380–480 V
Potencia del motor ≤ 15 kilovatios, actual ≤ 39 A (480 V) / 48 A (380 V)
Para mayor potencia: ATV71HD 22 kilovatios, 30 kilovatios, etc..
- Control & comunicación:
Configuración estándar para uso general
Comunicación avanzada (Profinet, EtherCAT) a través de tarjetas opcionales
Terminal gráfico: modelos que terminan en N4 (p.ej., ATV71HD15N4)
- Ambiente:
Reducir 1% por °C por encima 40 °C
Reducir 1% por 100 m arriba 1000 metro
Protección adicional para ambientes húmedos o corrosivos
- Notas de instalación
- Preinstalación:
Verificar modelo e inspeccionar condición física.
Confirme que el voltaje de entrada coincida con el suministro de red
Preparar 35 mm Carril DIN o placa de montaje
Asegúrese de que haya suficiente espacio de refrigeración en el gabinete
- Procedimiento de instalación:
Montar verticalmente en 35 carril DIN mm
Mantener al menos 100 mm de espacio libre para refrigeración
Circuito principal: L1/L2/L3 = entrada, U/V/W = motor
circuito de control: cable DI/DO/AIO y comunicación según diagrama
Par terminal principal: M6 aprox.. 8 Nuevo Méjico, cable de 16 a 35 mm²
- Seguridad:
Aislar y verificar que esté libre de voltaje antes de trabajar.
Cableado separado de alimentación y control.
Utilice cable de motor blindado (máximo. 50 estoy blindado, 100 estoy sin blindaje)
Resistencia de tierra ≤ 4 Oh
Verifique los parámetros del motor y de protección antes del encendido.
- Puesta en servicio & mantenimiento:
Realice el autoajuste del motor en el primer encendido
Inicio/parada de prueba, ajuste de velocidad, y proteccion
Inspeccione el ventilador y los condensadores anualmente.
Mantenga la unidad limpia y libre de polvo
- Modelos alternativos
Alternativas de la misma serie
| Modelo | Diferencia | Solicitud |
| ATV71HD15N4 | Con terminal gráfico | Configuración y monitoreo local |
| ATV71HU15N4Z | Servicio estándar (abajo 15 kilovatios) | Cargas ligeras, sin rendimiento de servicio pesado |
| ATV71HD22N4Z | 22 kilovatios | Mayores requisitos de energía |
| ATV71HD15Y4Z | 525–690 V | Red de alta tensión |
Alternativas de actualización
| Modelo | Mejora | Solicitud |
| ATV930D15N4 | Serie ATV900, mayor rendimiento | Control de movimiento complejo, alta precisión |
| ATV630D15N4 | Ventilador/bomba dedicado | HVAC optimizado para el ahorro de energía |
| ATV71HD15N4F | Filtro mejorado | Requisitos EMC más estrictos |
Alternativas de presupuesto
| Modelo | Diferencia | Solicitud |
| ATV71HU15N4Z | Servicio estándar, sin rendimiento HD | Cargas estables, baja respuesta dinámica |
| ATV61HD15N4Z | Serie de ventilador/bomba | Control básico de ventilador/bomba, rentable |
El Schneider Electric ATV71HD15N4Z es un alto rendimiento, variador de frecuencia de uso general de alta confiabilidad. Con control de vector de flujo, filtro EMC incorporado, protección completa, y comunicación flexible, es una opción ideal para 15 Aplicaciones de kW en automatización industrial. Selección adecuada, instalación, y mantenimiento garantizan un funcionamiento fiable a largo plazo y proporcionan precisión, eficiente, Control de velocidad que ahorra energía para diversas máquinas..
Procedimiento de selección estándar para variadores Schneider
(Uso general industrial, para ventas / cotización / diseño)
- Definir aplicación & Serie
Maquinaria industrial general: compresores, transportadores, mezcladores → Serie ATV71 (rendimiento alto, alta dinámica)
aficionados / Zapatillas / climatización: aire acondicionado, suministro de agua, ventilación → serie ATV61 (algoritmo dedicado, ahorro de energía)
Control de movimiento complejo: grúas, ascensores, maquinaria de precisión → serie ATV900 (gama alta, sincronización multieje)
- Determinar la categoría de carga
Carga continua (AC‑1): calentadores, iluminación → 1:1 selección de potencia
Carga del motor (AC‑3): motor jaula de ardilla DOL → corriente del motor ≤ corriente nominal del variador
Carga de choque (AC-4): trituradoras, presiona → seleccione la serie HD para 150% sobrecarga
- Calcular corriente & Clasificación
- Leer la placa del motor: fuerza / voltaje → corriente nominal
- Aplicar un margen de seguridad de 1,1 a 1,25 (irrupción, servicio continuo)
- Seleccionar potencia nominal / actual del catálogo Schneider
Ejemplo: 380 V trifásico 15 kW del motor ≈ 30 A → ATV71HD15N4Z (48 A) es adecuado.
- Seleccionar clase de voltaje
200–240 V monofásico/trifásico: equipo pequeño
380–480 V trifásico: estándar industrial
525–690 V trifásico: sistemas de alto voltaje
- Definir control & Comunicación
- método de control:
General: control vectorial de flujo estándar
Alta precisión: vector de bucle cerrado con codificador
- Comunicación:
Estándar: Modbus RTU
Opcional: CANabierto, Profibus DP, Ethernet/IP
- HMI:
Sin terminal: el modelo termina en Z
Terminal gráfico: el modelo termina en N4
- Funciones especiales
filtro CEM: Categoría A (incorporado) o B (opcional)
Unidad de freno: incorporado (estándar) o externo (energía alta)
Seguridad: STO (Desconexión de par segura) disponible
E/S ampliada mediante tarjetas opcionales
- Ambiente & Montaje
Temperatura > 40 °C, altitud > 1000 m → reducir o aumentar el tamaño
Protección: IP20 para gabinete, IP54+ para exteriores
Montaje: 35 mm carril DIN o tornillos, vertical para enfriar
- Verificación final: Modelo + Certificados
- Confirmar modelo completo: serie–potencia–voltaje–opción
Ejemplo: ATV71HD15N4Z
- Verificar certificados: CE, UL, CCC, RoHS
- Confirmar opciones: tarjeta de comunicacion, resistencia de frenado, filtrar, etc..
Guía completa de alternativas de marcas internacionales
Para Schneider ATV71HD15N4Z
Resumen ejecutivo: Para 15 Aplicaciones trifásicas de alto rendimiento de kW 380–480 V, las siguientes alternativas de marcas internacionales ofrecen control de vectores de flujo, filtro EMC incorporado, ≥150% de sobrecarga, y comunicación estándar. Pueden sustituir directamente al ATV71HD15N4Z en maquinaria industrial., fans, zapatillas, y manipulación de materiales.
- Alternativa ABB
Modelo recomendado: ACS580-01-033A-4
Especificaciones principales
| Artículo | Valor | Comparación con ATV71HD15N4Z |
| potencia nominal | 15 kilovatios (20 caballos de fuerza) | Mismo |
| voltaje de entrada | Trifásico 380–480 V (-15% a +10%) | Mismo |
| Corriente de salida nominal | 33 A (alta definición) | Ligeramente inferior a 39 A/48A |
| Sobrecarga | 150% para 60 s | Mismo |
| Control | Control de par directo DTC | Mejor dinámica que el vector de flujo. |
| Comunicación | Estándar Modbus RTU; Profibus DP, Ethernet/IP opcional | Mismo |
| filtro CEM | Categoría A integrada | Mismo |
| Protección | IP20 | Mismo |
| Montaje | Muro / gabinete | Mismo |
Ventajas clave: DTC patentado por ABB; rango de velocidad de bucle abierto 1:1000, respuesta de par < 10 EM.
Aplicaciones: Compresores, transportadores, Mezcladores que requieren alta dinámica y control preciso del par..
Modelo de respaldo: ACS550-01-033A-4
Alternativa rentable, funciones simplificadas, adecuado para cargas estables como ventiladores y bombas.
- Alternativa Siemens
Modelo recomendado: SINAMICS G120C 6SL3210-1KE23-2UF1 (Compacto)
Especificaciones principales
| Artículo | Valor | Comparación con ATV71HD15N4Z |
| potencia nominal | 15 kilovatios (alta definición) / 18.5 kilovatios (LO) | Mismo / más alto |
| voltaje de entrada | Trifásico 380–480 V (+10% a -20%) | Gama más amplia |
| Corriente de salida nominal | 38 A (alta definición) | Casi idéntico a 39 A |
| Sobrecarga | 200% para 3 s + 150% para 57 s | Mejor |
| Control | Control vectorial sin sensores | Mismo |
| Comunicación | Estándar Profibus DP; PROFINET, Ethernet/IP opcional | Mismo |
| filtro CEM | Filtro C3 incorporado | Mejor que la categoría A |
| Protección | IP20 | Mismo |
| Montaje | 35 carril DIN mm / tornillos | Mismo |
Ventajas clave: Plataforma SINAMICS de Siemens, Integración perfecta con TIA Portal, STO incorporado.
Aplicaciones: Pauta, manipulación de materiales integrada con PLC Siemens.
Modelo de respaldo: SINAMICS G120 6SL3224-0BE31-1UA0 (Modular)
Diseño modular, E/S ampliables, comunicación, y seguridad para sistemas complejos.
- Alternativa a Danfoss
Modelo recomendado: VLT AutomationDrive FC302P15KT5E20H2BGXXXXSXXXXAXBXCXXXXDX (131F9966)
Especificaciones principales
| Artículo | Valor | Comparación con ATV71HD15N4Z |
| potencia nominal | 15 kilovatios (alta definición) / 18.5 kilovatios (LO) | Mismo / más alto |
| voltaje de entrada | Trifásico 380–500 V | Gama más amplia |
| Corriente de salida nominal | 32 A (alta definición) / 37.5 A (LO) | Ligeramente más bajo |
| Sobrecarga | 160% para 60 s (cada 10 mín.) | Mejor |
| Control | Control vectorial sin sensores | Mismo |
| Comunicación | Modbus RTU / Estándar CANopen; Profibus DP, Ethernet/IP opcional | Mismo |
| filtro CEM | Filtro C3 incorporado | Mejor que la categoría A |
| Protección | IP20 | Mismo |
| Montaje | Montaje en pared, refrigeración por canal posterior | 30% ahorro de espacio |
Ventajas clave: Refrigeración de canal trasero patentado, compacto, bajo nivel de ruido ≤ 65 dB.
Aplicaciones: ventiladores de climatización, zapatillas, y máquinas industriales sensibles al ruido.
- Automatización Rockwell (Allen‑Bradley) Alternativa
Modelo recomendado: PowerFlex 755 20G1ANC302JA0NNNNNN
Especificaciones principales
| Artículo | Valor | Comparación con ATV71HD15N4Z |
| potencia nominal | 15 kilovatios (20 caballos de fuerza) | Mismo |
| voltaje de entrada | Trifásico 380–480 V (±10%) | Mismo |
| Corriente de salida nominal | 32 A (alta definición) | Ligeramente más bajo |
| Sobrecarga | 150% para 60 s | Mismo |
| Control | Vector sin sensores TotalForce | Mismo |
| Comunicación | Estándar Ethernet/IP; Profibus DP, DispositivoNet opcional | Ethernet avanzada |
| filtro CEM | Incorporado | Mismo |
| Protección | IP20 | Mismo |
| Montaje | Muro / gabinete | Mismo |
Ventajas clave: Plataforma TotalForce, Integración perfecta de Logix, diagnóstico avanzado.
Aplicaciones: Equipo norteamericano, lineas automotrices, maquinaria de embalaje.
Modelo de respaldo: PowerFlex 525 25B-D030N114
Compacto, Rentable para aplicaciones generales con espacio limitado.
- Otras marcas internacionales
Eaton: SVX9000-4T0032
Especificaciones: 15 kilovatios, 380–480 voltios, 32 A, 150%/60 s, CEM incorporado, IP20, Modbus/CANopen.
Usar: Aplicaciones de alta confiabilidad: grúas, compresores.
Vacón: NXC0320T4H0SSSA1A2
Especificaciones: 15 kilovatios, 380–480 voltios, 32 A, 150%/60 s, vector sin sensores, CEM incorporado, IP20.
Usar: Maquinaria industrial general, sistemas multi-PLC.
- Guía de selección de reemplazo
| Requisito | Modelo recomendado | Razón |
| Alta dinámica / par preciso | ABB ACS580-01-033A-4 | DTC, respuesta rápida |
| Integración del sistema Siemens | Siemens G120C / G120 | Portal TIA, STO incorporado |
| Bajo nivel de ruido / ahorro de espacio | Danfoss FC302 | Refrigeración por canal trasero, compacto |
| Integración del sistema Rockwell | PowerFlex 755 | fuerza total, Compatible con Logix |
| Uso general rentable | ABBACS550 / PowerFlex 525 | Simplificado, económico |
| Amplia fluctuación de voltaje | Siemens G120C | +10% a -20% tolerancia |
Todas las alternativas internacionales cumplen con los requisitos de desempeño para 15 Aplicaciones trifásicas en kW. Cada marca ofrece fortalezas en el control., integración, enfriamiento, y características. La selección debe priorizar la compatibilidad del sistema., tipo de carga, ambiente, y presupuesto para garantizar el reemplazo plug-and-play.
Todos los modelos recomendados incluyen un filtro EMC incorporado, comunicación estándar, y protección total, permitiendo el reemplazo directo del ATV71HD15N4Z sin componentes básicos adicionales.
