Disjoncteurs miniatures Chint série D

Série Chint D Disjoncteurs miniatures (faisant généralement référence à des produits dotés de caractéristiques de déclenchement de type D) sont des dispositifs de protection basse tension conçus pour les charges de courant d'appel élevées, largement utilisés dans les systèmes de distribution d'énergie industriels, commerciaux et résidentiels..

1. Caractéristiques principales et paramètres techniques
2. Caractéristiques de déclenchement (Courbe de type D)

Le courant de déclenchement des disjoncteurs de type D est 10-20 fois le courant nominal, adapté aux équipements avec des courants de démarrage importants tels que les moteurs, les transformateurs, les électrovannes, etc.. Par exemple, un disjoncteur de type D avec un courant nominal de 32 A peut se déclencher rapidement entre 320 et 640 A, protégeant efficacement l'équipement contre les courts-circuits..

2. Plages de tension et de courant

Tension nominale: C.A. 230 V (1P.) ou 400V (2P/3P/4P).

Courant nominal: Couvrant 6-63A (comme le NXB-63 de type D) certains modèles peuvent atteindre 125A (tel que DZ158-125H).

Capacité de coupure: Les plus courants sont 4,5 kA (tel que DZ47LE-63 type D) ou 6kA (comme DZ47-60) et les modèles haut de gamme comme le DZ158-125H peuvent atteindre 10 kA.

3. Certifications et normes

– Domestique: Conforme à GB/T 10963.1 et CEI 60898-1 normes et obtenu la certification CCC.

– International: Certains modèles (tel que DZ158-125H) ont passé les certifications UL et CE adaptées aux marchés nord-américain et européen.

1. Scénarios d'application typiques
2. Domaine industriel

– Centres de contrôle des moteurs (Centre multicompte): Protégez le courant élevé instantané lorsque le moteur démarre.

– Équipement électrique: Tels que les pompes à eau, les compresseurs d'air, les bandes transporteuses, etc.. pour éviter les dommages dus aux courts-circuits.

2. Commercial et résidentiel

– Appareils électriques de grande puissance: Climatiseurs, chauffe-eau, piles de chargement, etc.. remplacement des disjoncteurs de type C pour faire face aux courants d'appel.

– Charges spéciales: Tels que les machines à souder, les systèmes d'éclairage LED (y compris les alimentations du lecteur) etc..

3. Scénarios spéciaux

– Alimentation temporaire: Lieux nécessitant des démarrages et des arrêts fréquents d'équipements tels que les chantiers de construction et les expositions.

– Environnements difficiles: L'indice de protection IP20 est étanche à la poussière mais les environnements humides ou corrosifs doivent être évités.

III. Modèles et gammes de produits

1. Modèles grand public

Série DZ47-D: Modèle classique pouvoir de coupure 6kA nombres de pôles 1-4P adapté aux circuits de puissance conventionnels.

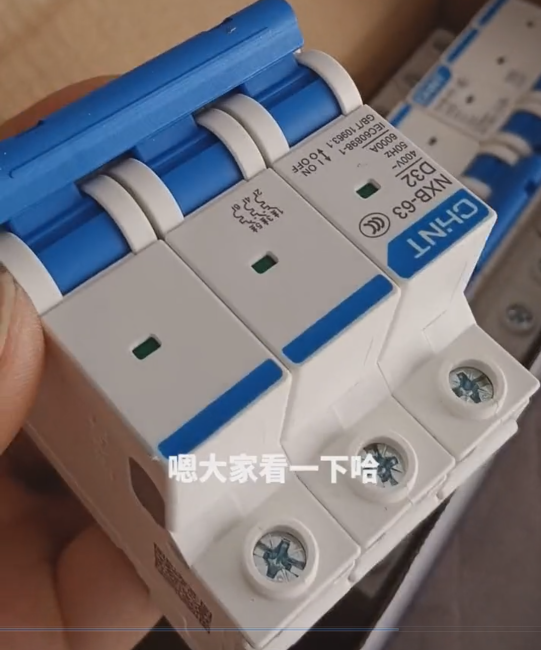

NXB-63 type D: Produit de nouvelle génération, taille compacte, pouvoir de coupure 6kA, montage sur rail de support, revêtement 6-63A.

DZ158-125H: Pouvoir de coupure élevé (10le) adapté à la distribution d'énergie industrielle avec un risque élevé de court-circuit.

2. Type de protection contre le courant résiduel

– DZ47LE-63 Type D: Protection contre les courants résiduels intégrée (30mA/50mA) utilisé dans des environnements humides ou des endroits avec des exigences élevées en matière de sécurité personnelle.

– DZ158LE-125H: Équipé d'un pouvoir de coupure de 10 kA et d'une protection contre le courant résiduel adapté aux applications de qualité industrielle.

1. Points clés pour la sélection et l'installation
2. Recommandations de sélection

Correspondance de charge: Sélectionnez la courbe de déclenchement de type D en fonction du courant de démarrage de l'équipement. Par exemple, les moteurs choisissent généralement le type D avec 10-14 fois le courant nominal.

Capacité de coupure: Sélectionner en fonction du niveau de courant de court-circuit. Par exemple, 6 kA peuvent être sélectionnés pour la distribution d'énergie résidentielle et 10 kA ou plus sont requis pour les scénarios industriels..

Sélection du numéro de pôle: 1P ou 2P pour les charges monophasées 3P ou 4P pour les charges triphasées.

2. Exigences d'installation

Conditions environnementales: Température -5℃~+40℃ humidité ≤90% (pas de condensation) altitude ≤2000m.

Méthode d'installation: Installé verticalement sur des rails TH35 avec un espace de dissipation thermique réservé et la section transversale du fil doit correspondre au courant nominal.

Opération professionnelle: Doit être installé par des électriciens certifiés pour garantir un câblage ferme et éviter un fonctionnement en surcharge.

1. Achat et certification
2. Gamme de prix

– Modèles de base (tel que DZ47-D 1P 16A): À propos 5-10 yuans chacun.

– Modèles haut de gamme (tel que NXB-63 type D 4P 63A): À propos 50-100 yuans chacun.

– Type de protection contre les courants résiduels: Le prix augmente de 30%-50% tel que le DZ47LE-63 de type D est d'environ 30-60 yuans chacun.

2. Canaux d'achat

Marché nord-américain: Modèles avec certification UL (tel que DZ158-125H) peut être acheté auprès des distributeurs électriques via Whatsapp: 0086-13811255435. Le statut de certification de modèles spécifiques doit être confirmé.

3. Garantie et service

– Chint fournit un 1-2 Un an de garantie et les dommages non humains peuvent être remplacés gratuitement.

– Assistance technique: Le site officiel propose des téléchargements manuels et une consultation du service client..

1. Comparaison avec les disjoncteurs de type C

VII. Remarques

1. Compatibilité

– Les disjoncteurs de type D ne peuvent pas remplacer ceux de type C dans les circuits d'éclairage, sinon des risques de surcharge peuvent survenir en raison d'une sensibilité insuffisante..

– Les types de protection contre les courants résiduels doivent être utilisés conjointement avec des systèmes de mise à la terre pour garantir la sécurité des personnes..

2.Maintenance et tests

– Vérifiez régulièrement si les borniers sont desserrés et demandez à des professionnels de tester la fonction de déclenchement à chaque fois. 2-3 années.

– Le disjoncteur doit être remplacé après un court-circuit et ne peut pas être réinitialisé manuellement.

3. Différences dans les normes internationales

– Exporter des modèles (tels que les modèles certifiés UL) peut avoir des paramètres différents de ceux des modèles nationaux, le but doit donc être clairement défini lors de l'achat.

Grâce aux informations ci-dessus, les utilisateurs peuvent sélectionner un disjoncteur miniature Chint de type D adapté à leurs besoins spécifiques et garantir que l'installation et l'utilisation sont conformes aux règles de sécurité.. S'il doit être utilisé en Amérique du Nord, il est recommandé de donner la priorité aux modèles clairement marqués de la certification UL. (tel que DZ158-125H) et consultez les spécifications électriques locales.
