Especificaciones técnicas completas & Global Alternatives
- Desglose del código del modelo
| Code Section | Código | Descripción |
| Serie | VFD | Delta inverter series prefix |
| Clasificación de potencia | 7 | Rated output power 0.75kW (1caballos de fuerza) |
| Serie de productos | mi | VFD‑E general‑purpose inverter |
| Clase de voltaje | 43 | 3‑phase 400VAC input (380~480V) |
| Función especial | t | Built‑in brake chopper (Frame A only) |
- Especificaciones técnicas básicas
2.1 Especificaciones eléctricas
| Artículo | Valor | Notas |
| Potencia nominal | 0.75kilovatios (1caballos de fuerza) | For 3‑phase induction motors |
| Corriente de salida nominal | 2.5A (RMS) | 400VACACIONES, 50/60Hz |
| Rango de voltaje de entrada | 3‑phase 380~480VAC, ±10% | 50/60Hz, ±5% |
| Rango de voltaje de salida | 0~Input Voltage | PWM control, varies with frequency |
| Rango de frecuencia de salida | 0.1~600Hz | Ajustable, max 600Hz |
| Frecuencia portadora | 2~15kHz | Adjustable for noise reduction |
| Capacidad de sobrecarga | 150% corriente nominal, 60s | Protección contra sobrecorriente |
| Brake Chopper | Incorporado | External brake resistor optional |
| Factor de potencia | ≥0,95 | At full load |
| Eficiencia | ≥94% | Con carga nominal |
2.2 Controlar el rendimiento
| Artículo | Valor | Descripción |
| Método de control | Control vectorial sin sensores (SVC) | High torque at low speed: 150% at 1Hz |
| Control V/F | Multiple curves available | Linear, square, user‑defined |
| Precisión del control de velocidad | ±0.5% of rated speed | Without PG feedback |
| Resolución de frecuencia | Digital: 0.01Hz, Cosa análoga: 0.1% | Precise speed regulation |
| Accel/Decel Time | 0.01~6000s | Independent acceleration and deceleration |
| Built‑in PLC | Simple ladder logic support | Max 10k steps |
| Comunicación | RS‑485 built‑in, Modbus‑RTU | PROFIBUS/DeviceNet/CANopen optional |
2.3 Mecánico & Datos ambientales
| Artículo | Valor | Descripción |
| Grado de protección | IP20 | Finger protection only, instalación del gabinete |
| Método de enfriamiento | Convección natural | No forced fan, low maintenance |
| Dimensiones (Ancho×Alto×Profundidad) | 72×142×152mm | Compacto, ahorro de espacio |
| Peso | Aprox.. 1.2kilos | Fácil instalación |
| Temperatura de funcionamiento | -10~40°C | Output derates 1% per °C above 40°C |
| Storage Temp | -20~60°C | Avoid moisture and corrosive gas |
| Vibración | 0.5gramo (5~9Hz), 0.3gramo (9~150Hz) | IEC compliant |
| Montaje | Wall‑mount, side‑by‑side | Space‑efficient in panels |
- Características estructurales & Ventajas de rendimiento
3.1 Características de diseño
Diseño modular: Supports communication, I/O expansion cards
Built-in PLC: Simple logic programming, reduces external controllers
Filtro EMI incorporado: Standard on 400V models, reduces EMI
Common DC bus: Supports parallel connection of multiple inverters
Side-by-side installation: Only 5mm spacing required
3.2 Ventajas de rendimiento
Control vectorial sin sensores: 150% rated torque at 1Hz for heavy‑start loads
Respuesta rápida: Current loop ≤1ms, speed loop ≤10ms
Funcionamiento silencioso: Carrier up to 15kHz
Energy-saving control: Auto energy‑saving mode, arriba a 30% energy reduction
Self-diagnosis: Full protection and real‑time monitoring
- Funciones clave & Integración del sistema
4.1 Core Control Functions
| Función | Descripción | Aplicaciones |
| SVC Vector Control | High‑precision torque control without encoder | Transportadores, mezcladores, pequeñas máquinas herramienta |
| Control V/F | Standard voltage/frequency control | aficionados, zapatillas, general machinery |
| Control de par | Constant output torque regardless of speed | Tension control, winding machines |
| PID Control | Built-in PID for closed-loop control | Constant pressure water supply, temperature control |
| Multi-step Speed | Arriba a 16 speeds via terminals or communication | Multi‑process equipment, automation lines |
4.2 Integration Notes
Motor matching: 3‑phase induction motor ≤0.75kW, ≤2.5A
Brake resistor: Recommended 40Ω, 100W for frequent starts/stops
Comunicación: PROFIBUS‑DP, DispositivoNet, CANopen via cards
PLC programming: Delta DOPSoft software
Parameter settings: Keypad or PC, respaldo & restore supported
- Aplicaciones típicas
- Automatización Industrial: Small machine tools, woodworking, embalaje, maquinaria textil
- Manejo de materiales: Transportadores, ascensores, small cranes, AS/RS
- Fluid Control: aficionados, zapatillas, compresores, vacuum pumps
- Equipo médico: Centrifuges, ventiladores, testing instruments
- Equipo de construcción: climatización, suministro de agua, elevator doors, escaleras mecánicas
- Food Processing: Mezcladores, máquinas de llenado, sealers, sterilizers
- Solución de problemas
| Código de falla | Tipo de falla | Posibles causas | Soluciones |
| jefe | sobrecorriente | Sobrecarga del motor, cortocircuito, wrong parameters | Reducir la carga, check wiring, extend acceleration |
| VO | Sobretensión | High input voltage, excessive braking | Consultar suministro, add brake resistor, extend deceleration |
| ultravioleta | Subtensión | Bajo voltaje, pérdida de fase | Check power supply, restore phase |
| OH | Calentamiento excesivo | High ambient temp, poor ventilation | Mejorar la refrigeración, lower ambient temp |
| novia | Ground Fault | Salida puesta a tierra, fallo de aislamiento del motor | Comprobar el cableado, repair motor insulation |
| OL | Sobrecarga del motor | Carga excesiva | Reduce load or upgrade inverter |
- Global Brand Cross‑Reference Table
| Marca | Modelo de reemplazo | Potencia nominal | Voltaje de entrada | Comunicación | Características clave |
| Delta (Mejora) | VFD4A8MS33ANSAA | 0.75kilovatios | 3‑phase 400V | RS‑485 | MS300 series, replaces VFD‑E |
| siemens | V20‑6SL3210‑5BB17‑5UV1 | 0.75kilovatios | 3‑phase 400V | RS‑485 | Rentable, fácil operación |
| Schneider | ATV320U75N4 | 0.75kilovatios | 3‑phase 400V | Modbus | Compacto, energy‑saving |
| mitsubishi | FR‑D740‑0.75K‑CHT | 0.75kilovatios | 3‑phase 400V | RS‑485 | Versatile, general machinery |
| Omrón | 3G3MX2‑A4007 | 0.75kilovatios | 3‑phase 400V | Modbus | Respuesta rápida, bajo ruido |
| TEJIDO | ACS355‑03E‑02A4‑4 | 0.75kilovatios | 3‑phase 400V | RS‑485 | Robust, harsh environments |
| rockwell | PowerFlex 525‑25B‑D010N104 | 0.75kilovatios | 3‑phase 400V | Ethernet/IP | Strong networking, Logix integration |
- Criterios de selección clave
8.1 Fuerza & Coincidencia actual
Rated output current ≥ 2.5A
Rated power ≥ 0.75kW
8.2 Método de control
Prefer Sensorless Vector Control (SVC)
PG feedback vector for higher precision
8.3 Brake Function
Must support built‑in brake chopper
Must allow external brake resistor
8.4 Comunicación & Expansión
Modbus‑RTU support
Expansion card compatibility
8.5 Instalación & Enfriamiento
Compatible dimensions and mounting
Same natural convection cooling
- Recommended Replacement Grades
| Grade | Modelo | Razón | Aplicaciones |
| 1st Choice | Delta VFD4A8MS33ANSAA | Original upgrade, full compatibility | Existing Delta systems |
| 1st Choice | Siemens V20‑6SL3210‑5BB17‑5UV1 | Global support, alta confiabilidad | Automatización industrial |
| 2nd Choice | Schneider ATV320U75N4 | Compacto, eficiente | aficionados, zapatillas, building systems |
| 2nd Choice | Mitsubishi FR‑D740‑0.75K‑CHT | Versatile, widely compatible | Máquinas herramienta, textiles |
| Especial | Rockwell PowerFlex 525 | EtherNet/IP advantage | Smart factories |
| Especial | ABB ACS355‑03E‑02A4‑4 | Servicio pesado, durable | Minería, large machinery |
- Replacement Implementation Notes
- Parameter Migration
Copy frequency, accel/decel, modo de control, braking settings
Match overcurrent, sobretensión, protección térmica
- Wiring Adaptation
Maintain main power (input/output) configuración
Adapt control terminals (TRAVESURA, AI/AO)
Correct brake resistor wiring
- Puesta en servicio & Pruebas
Prueba sin carga: direction, velocidad, ruido
prueba de carga: stability, response
prueba de comunicacion: Modbus‑RTU
- Mantenimiento & Training
Familiarize with new keypad and software
Establish maintenance schedule

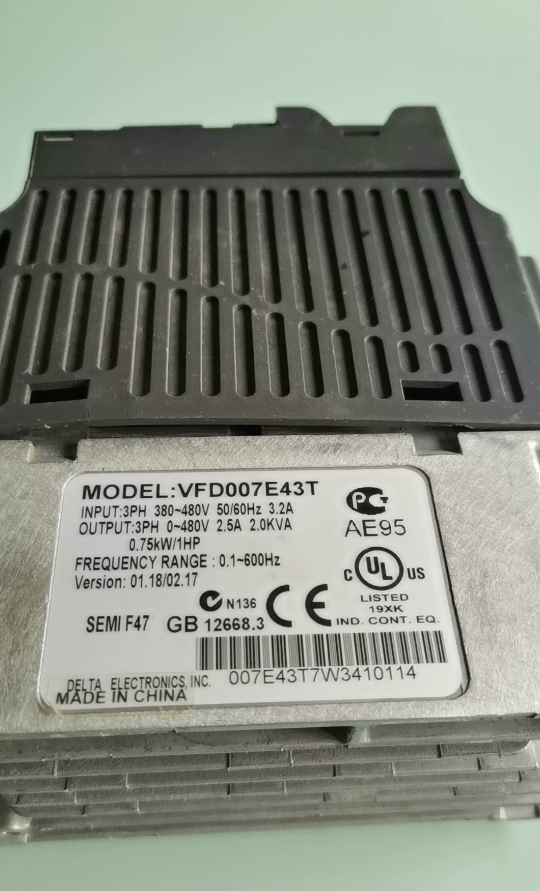

The Delta VFD007E43T is a widely used 0.75kW general‑purpose inverter from the VFD‑E series, featuring sensorless vector control, built‑in PLC, y diseño modular. As the series is discontinued, the Delta MS300 series is the recommended direct replacement. For cross‑brand replacement, Siemens V20 and Schneider ATV320 are reliable alternatives. Selection priority should be given to parameter matching, control compatibility, brake function, and ease of integration to ensure equivalent or better performance.
Complete Guide to Delta VFD007E43T Replacements
The Delta VFD007E43T is a 0.75kW (1caballos de fuerza), 3‑phase 400V general‑purpose inverter from the VFD‑E series with a built‑in brake chopper. Below is a complete list of Delta original upgrade models and global brand alternatives, sorted by recommendation level.
- Base Reference Specifications
| Artículo | Valor | Requisito coincidente |
| Potencia nominal | 0.75kilovatios (1caballos de fuerza) | Must be ≥ 0.75kW |
| Corriente de salida nominal | 2.5A (RMS) | Must be ≥ 2.5A |
| Voltaje de entrada | 3‑phase 380~480VAC | Debe coincidir |
| Método de control | Control vectorial sin sensores (SVC) | SVC/VVC preferred |
| Brake Function | Built‑in brake chopper (T version) | Must have built‑in brake chopper |
| Comunicación | RS‑485 (Modbus‑RTU) | Modbus‑RTU compatible |
| Protección | IP20 | At least IP20 |
- Delta Original Upgrade Models
| Modelo de reemplazo | Serie | Especificaciones | Beneficios de actualización | Aplicaciones |
| VFD4A8MS33ANSAA | MS300 (Official Replacement) | 0.75kilovatios, 2.5A, 3‑phase 400V, built‑in brake | Improved performance, parameter compatible, Ethernet/IP | Existing Delta systems |
| VFD007EL43W | EL Series | 0.75kilovatios, 2.5A, 3‑phase 400V, built‑in brake | Ultra‑compact, 5mm side‑by‑side | Space‑limited cabinets |
| VFD007ME43ANNAA | ME300 (EL Upgrade) | 0.75kilovatios, 2.5A, 3‑phase 400V, built‑in brake | Better cooling, dual RJ45, CANabierto | New equipment, IIoT |
- Critical Replacement Notes
- Parameter Copy
Copy frequency range, aceleración, deceleration, modo de control, braking
Match protection settings (sobrecorriente, sobretensión, térmico)
- Alambrado
Keep main power input/output unchanged
Adapt digital/analog I/O terminals
Correct brake resistor wiring (recommended 40Ω, 100W.)
- Puesta en servicio
Prueba sin carga: direction, velocidad, ruido
prueba de carga: stability, response
Comunicación: verify Modbus‑RTU
The Delta VFD007E43T has many reliable replacements. For minimum modification, choose the Delta MS300 series. For cross-brand projects, Siemens V20 and Schneider ATV320 are highly reliable. Always match power, actual, Voltaje, braking, and communication to maintain system performance.
