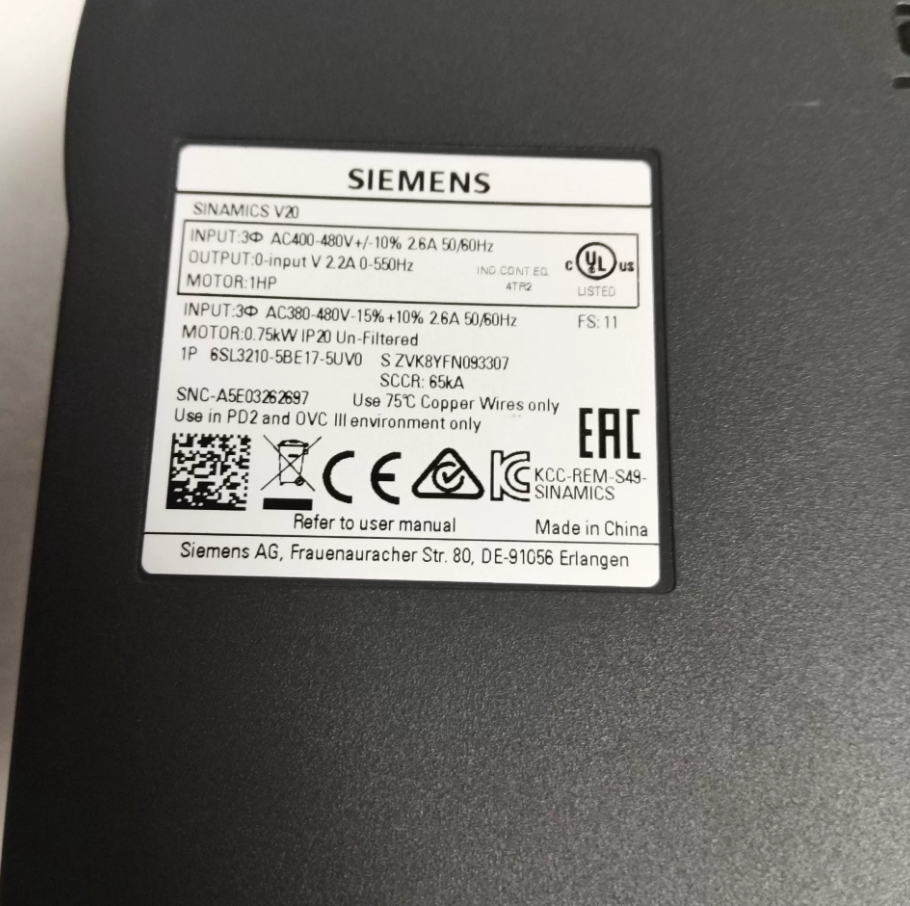

Convertidor de frecuencia Siemens 6SL3210-5BE17-5UV0

Este es un 0.75 kW frecuencia trifásica inversor de siemens Serie SINAMICS V20. Cuenta con 380-480 entrada V, 2.2 Salida A y grado de protección IP20, sin filtro incorporado. Se ha actualizado al modelo 6SL3210-5BE17-5UV1..

Explicación del código del modelo

Sección	Código	Descripción
Familia de productos	6SL3	Serie de productos de accionamiento industrial Siemens
Tipo de producto	210	Convertidor de frecuencia básico SINAMICS V20
Clase de voltaje	5SER	3-fase CA 380-480 V, sin filtro incorporado
Clasificación de potencia	17	0.75 kilovatios (2.2 Una corriente de salida nominal)
Versión / Característica	5UV0	Versión estándar, actualizado a 5UV1

ación

Referencia rápida: 6SL3-210-5BE-17-5UV0 → V20 / 380-480 V / 0.75 kilovatios / Sin filtro / Versión estándar

Especificaciones técnicas principales

Categoría	Parámetro	Observaciones
Parámetros básicos
Modelo	6SL3210-5BE17-5UV0	Modelo de reemplazo: 6SL3210-5BE17-5UV1
Serie	SINÁMICA V20	Inversor de uso general rentable de Siemens
Potencia nominal	0.75 kilovatios (1 caballos de fuerza)	Compatible con motores asíncronos estándar
Corriente de salida nominal	2.2 A	Corriente de funcionamiento continua
Capacidad de sobrecarga	150% para 60 artículos de segunda clase	Para cargas de arranque e impacto de servicio pesado
Parámetros eléctricos
Voltaje de entrada	3×380-480 VCA	Fluctuación permitida: -15% / +10%
Frecuencia de entrada	47-63 Hz	Adaptable a redes eléctricas de amplio rango
Voltaje de salida	0 ~ Voltaje de entrada	Varía con la frecuencia de salida.
Frecuencia de salida	0-550 Hz	Aplicable a motores de alta velocidad.
Factor de potencia	≥ 0.96	Operación de alta eficiencia
Eficiencia	> 97%	Diseño de ahorro de energía
Mecánico & Interfaz
Clase de protección	IP20	Adecuado para instalación en gabinete
Dimensiones (Alto×Ancho×Profundidad)	247×73×167 milímetros	Tamaño de marco A0
Peso	1.4 kilos	Diseño ligero
Método de enfriamiento	Refrigeración por aire natural	No se requiere enfriamiento forzado
Configuración de E/S	4DE, 2HACER, 2AI, 1AQ	Cumple con los requisitos básicos de control.
Interfaz de comunicación	USS / MODBUS-RTU	Estándar; PROFIBUS / PROFINET opcional
Tipo de montaje	Carril DIN / Montaje en pared	Diseño flexible
Parámetros ambientales
Temperatura de funcionamiento	-10℃ ~ +40℃	Reducción de potencia hasta +50 ℃
Temperatura de almacenamiento	-40℃ ~ +70℃	Amplia tolerancia a la temperatura
Humedad	5% ~ 95% (Sin condensación)	Apto para entornos industriales
Vibración & Choque	Cumple con IEC 60068	Resiste duras condiciones de trabajo.

Lista completa de modelos (V20 380-480 Serie V sin filtro incorporado)

Modelo	Fuerza	Corriente nominal	Tamaño del marco	Modelo de reemplazo
6SL3210-5BE13-7UV0	0.37 kilovatios	1.1 A	A0	6SL3210-5BE13-7UV1
6SL3210-5BE15-5UV0	0.55 kilovatios	1.7 A	A0	6SL3210-5BE15-5UV1
6SL3210-5BE17-5UV0	0.75 kilovatios	2.2 A	A0	6SL3210-5BE17-5UV1
6SL3210-5BE21-0UV0	1.1 kilovatios	3.0 A	A0	6SL3210-5BE21-0UV1
6SL3210-5BE21-5UV0	1.5 kilovatios	3.7 A	A0	6SL3210-5BE21-5UV1
6SL3210-5BE22-2UV0	2.2 kilovatios	5.0 A	A1	6SL3210-5BE22-2UV1
6SL3210-5BE23-0UV0	3.0 kilovatios	6.5 A	A1	6SL3210-5BE23-0UV1
6SL3210-5BE24-0UV0	4.0 kilovatios	8.5 A	A1	6SL3210-5BE24-0UV1
6SL3210-5BE25-5UV0	5.5 kilovatios	11.5 A	A2	6SL3210-5BE25-5UV1
6SL3210-5BE27-5UV0	7.5 kilovatios	15.0 A	A2	6SL3210-5BE27-5UV1

Regla de selección: El código 5BE significa sin filtro incorporado; dígito “17” corresponde a 0.75 kilovatios. El sufijo UV0 se refiere a la versión anterior.; Se recomienda la nueva versión UV1.

Reemplazo de modelo & Comparación de competidores

4.1 Viejo & Reemplazo de nuevo modelo

Modelo antiguo	Nuevo modelo	Motivo del reemplazo	Compatibilidad
6SL3210-5BE17-5UV0	6SL3210-5BE17-5UV1	Actualización del producto	Totalmente compatible, reemplazo directo

4.2 Comparación de competidores entre marcas

Marca	Modelo	Fuerza	Características
siemens	6SL3210-5BE17-5UV1	0.75 kilovatios	Versión original actualizada, Conexión perfecta con Siemens PLC, servicio de reemplazo local las 72 horas
Innovación	MD280NT0.7GB	0.75 kilovatios	Menor costo, alternativa doméstica, se requiere reconfiguración de parámetros
invt	100 francos suizos-0R7G-4	0.75 kilovatios	Rendimiento de alto costo, buena adaptabilidad, servicio postventa dentro de alrededor 7 días
TEJIDO	ACS510-01-017A-4	0.75 kilovatios	Funciones ricas, precio más alto, red mundial de servicios
Schneider	ATV312H075N4	0.75 kilovatios	Fácil operación, ideal para aplicaciones simples

Entornos de aplicación & Casos de la industria

5.1 Aplicaciones recomendadas

Zapatillas: bombas centrífugas de agua, bombas de aguas residuales, bombas de circulación de refrigeración (con protección contra cavitación)

aficionados: ventiladores de climatización, ventiladores industriales, ventiladores de tiro inducido para calderas

Transporte de materiales: Cintas transportadoras pequeñas, ascensores, transportadores de línea de embalaje

Maquinaria general: Pequeñas máquinas herramienta, mezcladores, accionamientos auxiliares para máquinas de impresión

Equipos OEM: Alimento & maquinaria de bebidas, maquinaria textil, maquinaria para trabajar la madera

5.2 Aplicaciones no recomendadas

Servocontrol de alta precisión: Aplicaciones que requieren precisión de posicionamiento a continuación 0.1 milímetros (V90 / Serie S120 recomendada)

Ambientes de alta vibración: Carga de impacto sobre 10 gramo (se requiere refuerzo adicional)

Instalación al aire libre: Clasificación IP20 solo para uso en gabinetes interiores

Arranque y parada frecuentes para trabajos pesados: Más que 60 inicios por hora (Se recomienda la serie G120)

5.3 Casos típicos de la industria

Plantas de Tratamiento de Agua: Controlar bombas dosificadoras y sistemas de filtración.; 30% Ahorro de energía y vida útil duplicada..
Plantas de procesamiento de alimentos: Regulación de velocidad para transportadores de líneas de embalaje para lograr una producción flexible; 15% reducción de productos defectuosos.
Industria Farmacéutica: Control de velocidad del tanque de agitación para una regulación precisa de la temperatura, Cumple con los estándares GMP.
Industria de autopartes: Main drive for small machine tools to improve machining accuracy and reduce tool wear.
Características clave & Directrices de selección

Ventajas principales

Conectar y usar: Fast commissioning, built-in macros for fan & aplicaciones de bombas

Alta eficiencia energética: Efficiency over 97%, auto energy-saving mode to reduce operating costs

Alta confiabilidad: Wide grid voltage adaption, protección integral (sobrecorriente / sobretensión / subtensión / sobre temperatura)

Comunicación flexible: Standard MODBUS RTU; PROFIBUS / PROFINET available as options

Consejos de compra

Choose new version preferentially: 6SL3210-5BE17-5UV1 (old model discontinued)
Accesorios opcionales

Panel del operador: 6SL3255-0AA00-4BA0

Resistencia de frenado: 6SL3201-0BE21-6AA0 (for frequent start-stop)

Filtro CEM: 6SL3000-0CE21-6AA0 (for EMC compliance)

Cumplimiento del transporte aéreo: Equipped with built-in capacitors, compliant with UN3481; MSDS certificate required.
Certificaciones: CE, UL, RoHS approved, suitable for global sales.

Application Scenarios of Siemens 6SL3210-5BE17-5UV0 (V20 0.75 kilovatios)

Este es un 380 V three-phase cost-effective frequency inverter with IP20 rating and natural air cooling. It supports basic speed regulation and simple communication, designed for light-load and continuous normal operation, Adecuado para equipos de uso general con potencia baja y media..

Escenarios prioritarios recomendados

1.1 Equipo de ventilador

Ventiladores de taller, construyendo aire fresco & ventiladores de escape, ventiladores de apoyo a la combustión de calderas

Ventiladores de torre de enfriamiento, ventiladores de extracción de polvo, ventiladores de circulación para equipos de secado

1.2 Equipo de bomba (Regulación de velocidad que ahorra energía)

Bombas de agua de refrigeración industriales, bombas de suministro de agua circulante, bombas elevadoras de aguas residuales

Suministro de agua para edificios & bombas de drenaje, Pequeñas bombas dosificadoras para tratamiento de agua., bombas de refuerzo

1.3 Líneas transportadoras

Cintas transportadoras pequeñas, transportadores de rodillos, transportadores de material inclinados

Alimentación & Transportadores de salida para máquinas de embalaje., transmisión auxiliar para líneas de clasificación

1.4 Maquinaria General Industrial Ligera

Mezcladores pequeños, licuadoras, unidades auxiliares para el procesamiento de alimentos

Maquinaria para trabajar la madera, pequeñas máquinas de impresión, equipos auxiliares textiles

Cuerda ligera & equipo de desenrollado (operación suave de arranque y parada)

1.5 climatización & Sistemas de aire acondicionado

Ventiladores terminales de aire acondicionado central., unidades de tratamiento de aire, ventiladores conectados con compuertas de aire

1.6 Pequeñas máquinas herramienta & Equipos auxiliares de automatización

Regulación de velocidad para taladros de banco., amoladoras y pequeñas rectificadoras

Ejes auxiliares y puestos de trabajo de equipos automatizados. (no se requiere posicionamiento de alta precisión)

Restringido & Aplicaciones cautelosas
Arranques y paradas frecuentes y fuertes: Encima 60 Los arranques por hora o cargas de impacto fuertes pueden causar sobrecarga y envejecimiento.. Se recomienda la serie G120.
Posicionamiento de alta precisión & aplicaciones servo: Para posicionamiento, sincronización y control de tensión, Adoptar servoaccionamientos V90 o inversores S120.
Ambientes hostiles (Exterior / Polvo / Humedad): Protección IP20. No lo instale directamente al aire libre o en lugares polvorientos. & zonas húmedas. Debe instalarse dentro de gabinetes de control sellados..
Alta vibración & equipo de impacto: Se requieren medidas de refuerzo y absorción de impactos para equipos móviles con vibraciones severas..
Regenerativo de alta potencia / operación de cuatro cuadrantes: Para frenadas frecuentes y cargas potenciales de energía, como polipastos de servicio pesado., Se requieren unidades de frenado y resistencias adicionales..
Aplicaciones industriales típicas

Tratamiento de agua & Protección ambiental: Regulación de velocidad para bombas y ventiladores pequeños.

Alimento & Industria del embalaje: Transportadores y equipos de mezcla.

climatización & Ingeniería de Edificación: Sistemas de aire fresco y suministro de agua. & sistemas de drenaje

Fabricación ligera: carpintería, textiles y pequeños equipos de procesamiento

OEM generales: Juegos completos de pequeñas unidades automatizadas.
